Sistema de Inventario y Documentación de Redes y Servicios

Conceptos principales

Las Empresas que gestionan y administran redes y servicios necesitan un Sistema de Inventario para documentar los diferentes elementos, conexiones e información administrativa que una red de telecomunicaciones tiene actualmente y para ello contamos con este Producto.

• Es una herramienta diseñada para la documentación de elementos, enlaces y servicios de red.
• Posibilita la documentación de redes aún sin contar con todos los datos de un enlace o equipo determinado.
• Provee un modelo que permite documentar nativamente tecnologías maduras (IP, SDH, Ethernet) como también nuevas tecnologías (WDM, PseudoWires entre otros)
• Pensado como soporte de documentación de Servicios e Inventario Técnico para todas las áreas de una compañía.
• Brindar una estructura flexible y escalable para soportar nuevos modelos de Redes y Servicios.

Una única forma ver y editar las redes

La interfaz gráfica del Sistema está pensada para que un Usuario rápidamente pueda acostumbrarse a los criterios de búsqueda, presentación de resultados y vistas de edición.

No importa el tipo de elemento que se muestre, las vistas siempre son conceptualmente idénticas. Esto elimina la carga del Usuario de tener que entender una nueva página para un nuevo tipo de elemento.

Una única forma de asignar

Independientemente de los tipos de tecnología de enlace que existen, el Inventario permite asignar puertos, y recursos de enlaces siempre de la misma forma, Esto permite que un Usuario no requiera conocer exactamente sobre el protocolo de red que está utilizando para asignar.

Planos de Información

Plano Técnico

• Creación de catálogos de equipos y placas con un completo nivel de detalle
• Soporte de enlaces  de múltiples protocolos de telecomunicaciones
• Validación de compatibilidad entre capas de protocolos
• Control de Recursos disponibles y ocupados (recursos discretos como VC12, VC3 o recursos de Ancho de Banda)
• Validación de ocupación de puertos
• Comportamiento de placas según funcionalidades de catálogo (Ethernet sobre SDH)

Plano Documental

• Los catálogos de equipo pueden tener distintos niveles de detalle sin que se limite la asignación sobre los mismos.
• Los enlaces pueden no terminar en puertos, se permite terminarlos en placas, equipos, salas o centros.
• Se brindan enlaces de tipos no tecnológicos, que permiten relacionar elementos a una función o un servicio que no necesariamente está atado a un protocolo de redes.

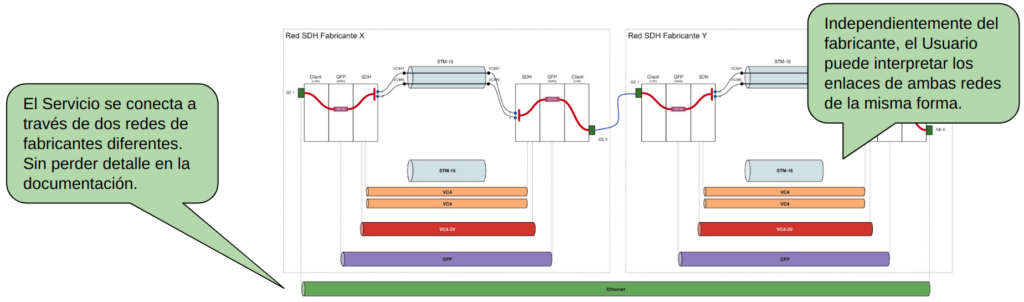

Modelo de Documentación Normalizado

Cada fabricante tiene su propia convención de nombres para los elementos de red que provee.

Por otra parte, las gestiones de cada uno son distintas y solo pueden mostrar los servicios dentro de su ámbito de monitoreo. ( se tiene una visión parcial de un servicio que cruza varias redes )

Un modelo normalizado, ofrece documentación que puede ser interpretada de igual manera por los distintos usuarios de la compañía ya que todos los servicios, enlaces y elementos manejan los mismos criterios en cuanto a nomenclaturas y tipificaciones de enlaces.

De esta forma, los usuarios no necesitan ser expertos en una tecnología/fabricante en particular para realizar y/o interpretar las asignaciones documentadas en el Inventario de Redes y Servicios.

Documentación de elementos Físicos y Lógicos

Soporta la interrelación entre el mundo físico y el mundo lógico, permitiendo documentar, por ejemplo, las relaciones entre enlaces de Nivel 2 y los puertos y Fibras ópticas que le dan soporte.

Elementos Físicos soportados	Elementos Lógicos soportados
– Equipos (Chasis, placas, ports) – Repartidores Ópticos Modulares (ROM) – Paneles de conexión entre salas – Cables de fibra óptica	– Enlaces entre elementos – Recursos de matrices de conmutación (VC12, VC3, VC4) – Utilización de ancho de banda en enlaces Ethernet – Utilización de Lambas en enlaces DWDM

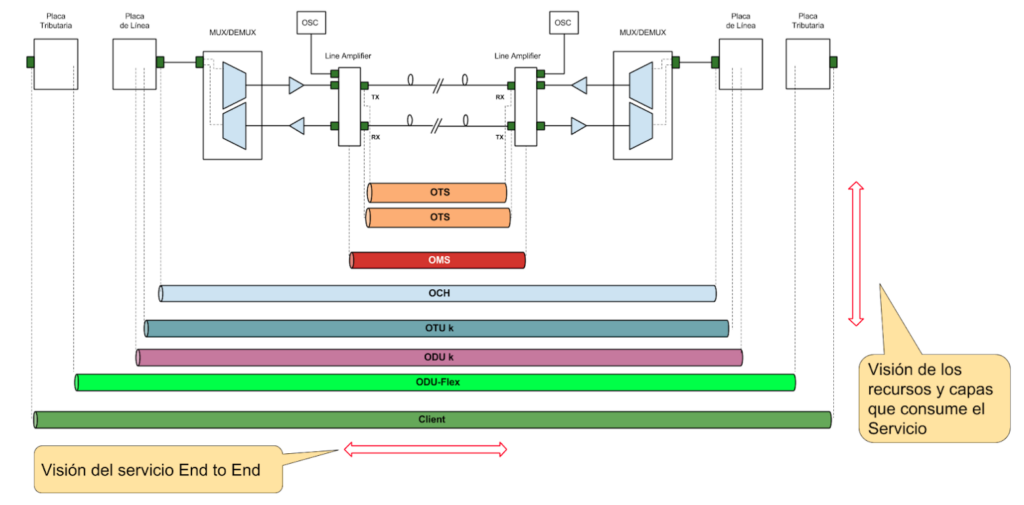

Concepto de capas

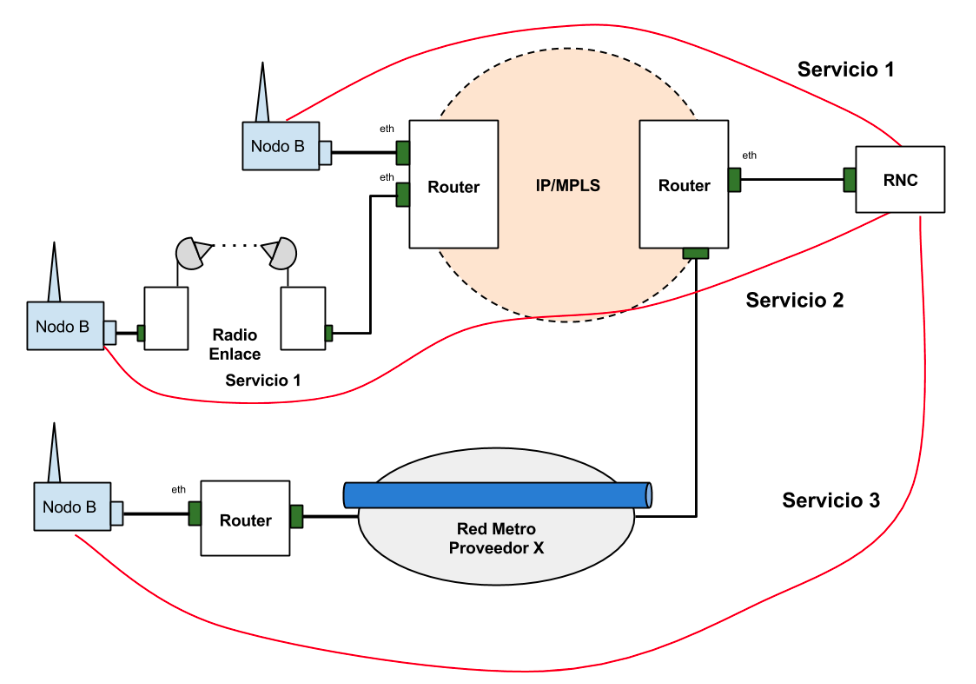

Los servicios están formados por diferentes conexiones entre elementos y enlaces pero también la conectividad de estos elementos puede verse en distintos niveles según el protocolo y la red por donde el servicio pase.

El modelo soporta la documentación de cada una de estas capas basándose en los niveles de los protocolos más utilizados.

De esta forma, permite no solamente seguir un servicio entre origen y destino sino también realizar Drill Down y Drill Up por cada capa para ver cómo está soportado.

Análisis de Impacto en la Red

Ante la ejecución de un trabajo de mantenimiento o la migración de equipos de un centro pueden generar cortes de servicio y es necesario conocer qué enlaces serán alcanzados para poder notificar a los Clientes que los utilizan.

El Inventario de Redes posee una herramienta que calcula los enlaces y servicios comprometidos en caso de afectar elementos de la red, por ejemplo, un equipo, un enlace, una placa o una fibra óptica entre otros.

Esta información  puede ser exportada para utilizar en la notificación a los Clientes afectados.

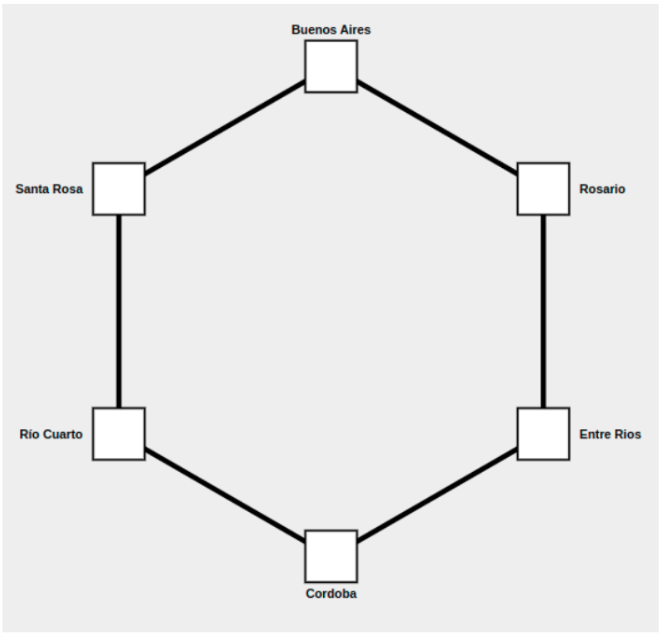

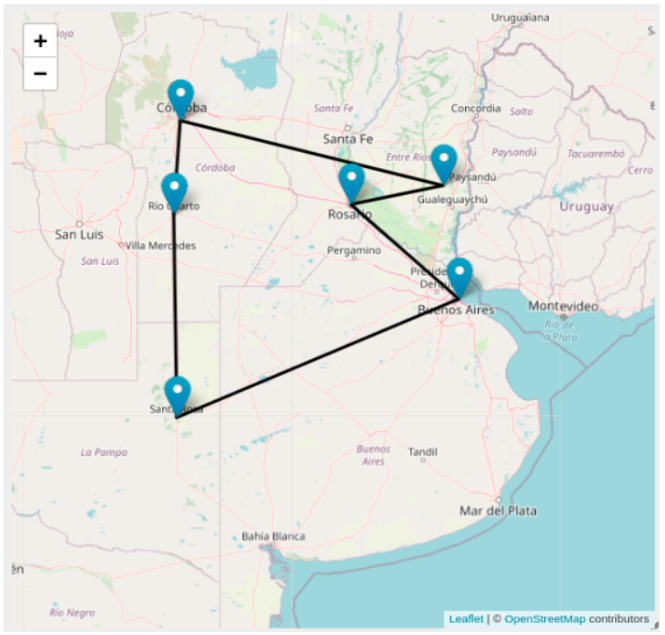

Vista Gráfica de Servicios

El sistema de Inventario permite la generación de vistas gráficas que permiten ver rápidamente la cadena de conexiones entre diferentes sitios.
